螺杆挤出机的挤出量怎么算

2022-08-16  来源:唯塑传播

螺杆是挤出机的心脏,好的螺杆能提升挤出机的品质,同时挤出机在生产时,不同型号的挤出量也不同,那么螺杆挤出机的挤出量怎么算?

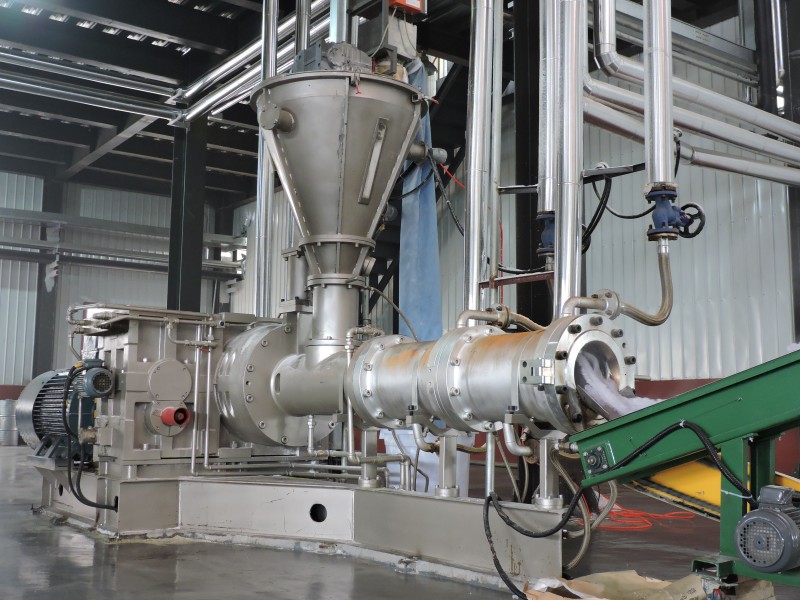

华腾佳和

螺杆挤出机在生产中是一个整体,物料会沿着螺杆全长上的舞台变化,逐渐连续发生、发展并完成,因此计算螺杆挤出机的挤出量,需要做两个假设,即塑料由固态转为粘流态的全过程假定发生并完成在变化区段的粘结点,塑料被压实假定并发生完成的填实点,所以计算流量需要计算这两部分之一,一般都以后段流体力学方法计算,计算公式如下:

Q:挤出量(cm/分);V:螺杆在推进方向速度;B:螺槽宽度(cm);H1:填实点螺纹深度;H2:端部螺纹深度;G重量加速度;P:挤出压力(kg/cm2);η:塑料粘度;L:填实点到端部螺纹展开长度。

计算公式:V*H1-H2B*G*P*H12*H22

Q=H1+H2 6η*L*(H1+H2)

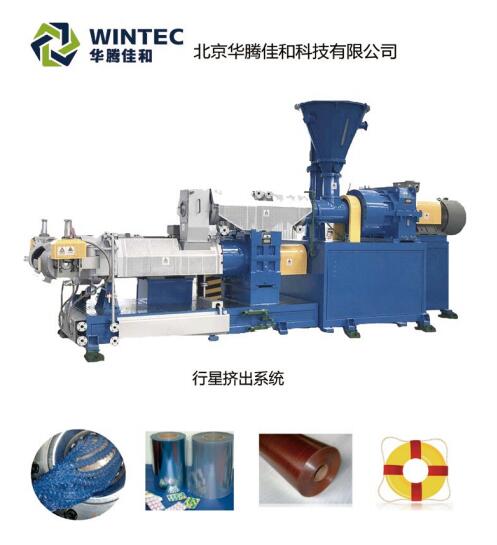

北京华腾

从公式可以看出,影响挤出机流量的因素有以下几点:

1、挤出机压力,挤出机压力越大,挤出量会越小,挤出压力是推力和反作用力形成的,因此挤出压力大,作用力也大,反作用力是倒流、漏流、回流产生的根源,所以会造成压力越大,挤出量反而越小。

2、螺槽越浅挤出量就会越稳定。螺槽宽度、容积越大,挤出量越大。不过螺纹深度要适当,太浅会使挤出量小。

3、温度,挤出机温度过低时可能会出现低质量产品,也会有降低挤出量的概率。
