模具设计阶段自我校对哪些内容?

2020-06-29  来源:微注塑

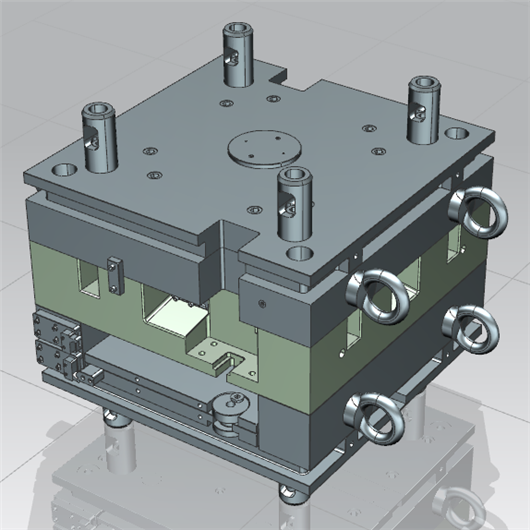

       1. 模具及其零件与塑件图纸的关系,模具及模具零件的材质、硬度、尺寸精度,结构等是否符合塑件图纸的要求。

       2. 塑料制件方面

      塑料料流的流动、缩孔、熔接痕、裂口,脱模斜度等是否影响塑料制件的使用性能、尺寸精度、表面质量等方面的要求。图案设计有无不足,加工是否简单,成型材料的收缩率选用是否正确。


      3. 成型设备方面

      注射量、注射压力、锁模力够不够,模具的安装、塑料制件的南芯、脱模有无问题,注射机的喷嘴与哓口套是否正确地接触。

      4. 模具结构方面

      分型面位置及精加工精度是否满足需要,会不会发生溢料,开模后是否能保证塑料制件留在有顶出装置的模具一边。

      脱模方式是否正确,推广杆、推管的大小、位置、数量是否合适,推板会不会被型芯卡住,会不会造成擦伤成型零件。

      模具温度调节方面。加热器的功率、数量;冷却介质的流动线路位置、大小、数量是否合适。

      处理塑料制件制侧凹的方法,脱侧凹的机构是否恰当,例如斜导柱抽芯机构中的滑块与推杆是否相互干扰。

      浇注、排气系统的位置,大小是否恰当。

      设计图纸

      装配图上各模具零件安置部位是否恰当,表示得是否清楚,有无遗漏

      零件图上的零件编号、名称,制作数量、零件内制还是外购的,是标准件还是非标准件,零件配合处理精度、成型塑料制件高精度尺寸处的修正加工及余量,模具零件的材料、热处理、表面处理、表面精加工程度是否标记、叙述清楚。

      5. 零件主要零件、成型零件工作尺寸及配合尺寸。尺寸数字应正确无误,不要使生产者换算。

      6. 检查全部零件图及总装图的视图位置,投影是否正确,画法是否符合制图国标,有无遗漏尺寸。

      7. 校核加工性能:(所有零件的几何结构、视图画法、尺寸标等是否有利于加工)

      8. 复算辅助工具的主要工作尺寸

      专业校对原则上按设计者自我校对项目进行;但是要侧重于结构原理、工艺性能及操作安全方面。

      9. 编写制造工艺卡片

      编写制造工艺卡片,并且为加工制造做好准备。在模具零件的制造过程中要加强检验,把检验的重点放在尺寸精度上。模具组装完成后,由检验员根据模具检验表进行检验,主要的是检验模具零件的性能情况是否良好,只有这样才能保证模具的制造质量。
