唯塑传播网

塑料产业服务平台

海量资源
咨询热线
13302257631
精确配对
首页 | 行业速递 | 行业知识 | 行业特写 | 机械设备 | 塑料制品 | 展会 | 原料 | 视频

PC、PA、PMMA、PET等常用塑料注塑时螺杆选用要点!

2019-01-28  来源:第八元素塑料版

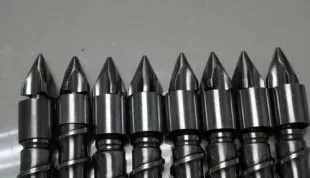

      注塑机螺杆具有输送、熔融、混炼、压缩、计量与排气等功能,是影响塑化质量的关键因素。下面给大家介绍几种常用塑料注塑时选用螺杆的要点。

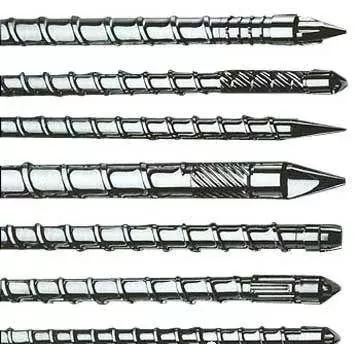

      聚碳酸酯PC

      PC的特性为:非结晶型塑料,无明显熔点,玻璃化温度为140~ 150℃,熔融温度为215~225℃,成型温度为250~320℃。黏度大,对温度较敏感,在正常加工温度范围内热稳定性较好,300℃下长时间停留基本不分解,超过340℃开始分解,黏度受剪切速率影响较小。吸水性强。

      注塑PC的螺杆应注意以下要点:

      (1)针对其热稳定性好、黏度大的特性,为提高塑化效果尽量选取大的长径比,一般取26。由于其融熔温度范围较宽,压缩段可较长,故采用渐变型螺杆。L1=30%L, L2= 46%L。

      (2)压缩比ε:渐变度A需与熔融速率相适应,但目前融熔速率还无法快递精确计算得出,根据PC从225℃熔化至320℃之间可加工的特性,其渐变度A值可相对取中等偏上的值,在L2较大的情况下,普通渐变型螺杆ε=2~3,A 一般取2.6。

      (3)因其黏度高,吸水性强,故在均化段之前、压缩段之后于螺杆上加混炼结构,以加强固体床解体,同时,可使其中夹带的水分变成气体逸出。

      (4)其他参数如e、s、a以及与料筒的间隙都可与其他普通螺杆相同。

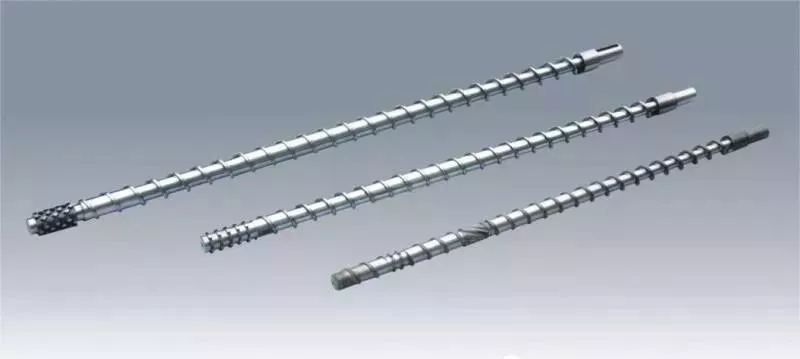

      尼龙PA

      PA的特性如下: 结晶型塑料,种类较多,种类不一样,其熔点也不一样,且熔点范围窄,一般所用PA66其熔点为260~265°C。黏度低,流动性好,有比较明显的熔点,热稳定性差。 吸水性一般。

      注塑PA的螺杆应注意以下要点:

      (1)选取长径比为18~20的突变型螺杆。

      (2)压缩比一般选取3~3.5,为防止过热分解h3=(0.07~0.08)D。

      (3)因其黏度低,故止逆环处与料筒间隙应尽量小,约为0.05, 螺杆与料筒间隙约为0.08, 如有需要,视其材料,前端可配止逆环,射嘴处应自锁。

      (4)其他参数可按通用螺杆设计。

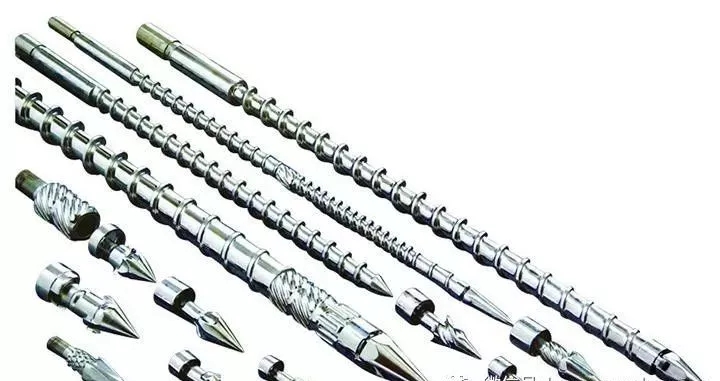

      聚甲基丙烯酸甲酯PMMA

      PMMA的特性如下:  玻璃化温度为105℃, 熔融温度大于160℃,分解温度为270℃, 成型温度范围很宽。黏度大,流动性差,热稳定性较好。吸水性较强。

      注塑PMMA的螺杆应注意以下要点:

      (1)选取长径比为20~22的渐变型螺杆,根据其制品成型的精度要求一般L1=40%L,L2=40%L。

      (2)压缩比ε一般选取2.3~2.6。

      (3)针对其有一定亲水性,故在螺杆的前端采用混炼环结构。

      (4)其他参数一般可按通用螺杆设计,与料筒间隙不可太小。

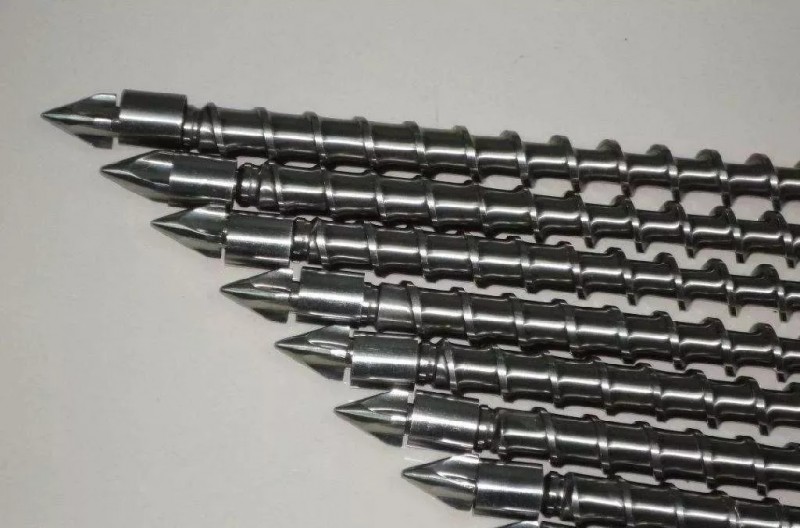

      聚酯PET

      PET的特性如下:熔点为250~260℃, 吹塑级PET则成型温度较广一点,为255~290℃。

      注塑PET的螺杆应注意以下要点:

      (1)L/D一般取20,三段分布L1=(50%~55%) L,L2= 20%L。

      (2)采用低剪切、低压缩比的螺杆,压缩比ε一.般取1.8~2,同时为防止剪切过热导致变色或不透明,设置hs=0.09D。

      (3)螺杆前端不设混炼环,以防过热、藏料。

      (4)因这种材料对温度较敏感,而一般厂家多用回收料,为提高产量,一般采用的是低剪切螺杆,所以可适当提高马达转速,以达到目的。同时在使用回收料方面(大部分为片料),根据实际情况,为加大加料段的输送能力,也采取了加大落料口径在料筒里开槽等方式,取得了比较好的效果。



      聚氯乙烯PVC

      PVC为热敏性塑料,一般分为硬质和软质,其区别在于原料中加入增塑剂的多少,少于10%的为硬质,多于30%的为软质。

      PVC的特性:无明显熔点,60℃变软,100~ 150℃时为黏弹态,140℃时熔融,同时分解,170℃分解迅速,软化点接近于分解点,分解释放于HCl气体。缺点是热稳定性差,流动性差。

      注塑PVC的螺杆应注意以下要点:

      (1)螺杆设计尽量要低剪切,防止过热。

      (2)螺杆、料筒要防腐蚀。

      (3)一般来说,螺杆参数为L/D=16~20,h3=0.07D,e=1.6~2,L1 = 40%L,L2= 40%L。

      (4)为防止藏料,无止逆环,头部锥度为20°~30°, 对软胶较适应;如制品要求较高,可采用无计量段,分离型螺杆,此种螺杆对硬质PVC较适合;而且为配合温控,加料段螺杆内部加冷却水或油孔,料筒外加冷水槽或油槽,温度控制精度为士2℃左右。
