模具注塑时为何常有气体排出，有何影响？
2018-10-30 来源:百度资讯

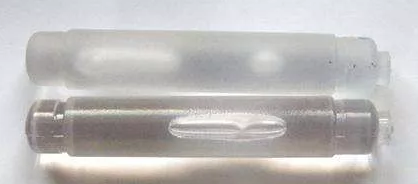

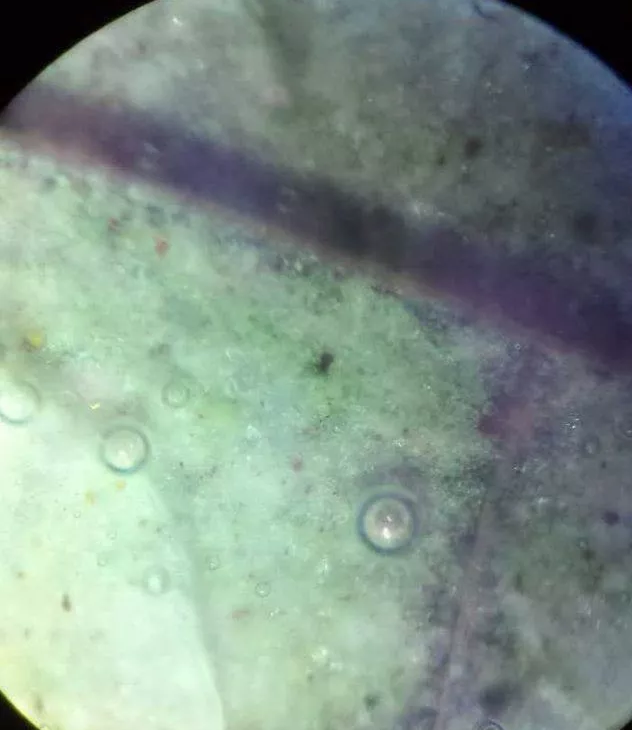

塑件中气泡的分布：
模腔中积存空气所产生的汽泡,常分布在与浇口相对的部位上。
塑料原料中分解或化学反应产生的气泡则沿塑件的厚度分布。
塑料原料中残存水气化产生的气泡,则不规则地分布在整个塑件上。
注塑模具中常常有气体产生，可能和以下几点有关：
1、浇注系统与模具型腔中存有的空气。
2、有些原料含有没有被干燥排除的水分，它们在高温下会气化成水蒸气。
3、由于在注塑时温度太高，某些性质不稳定的塑料会发生分解而产生气体。
4、塑料原料中的某些添加剂挥发或者相互化学反应生成的气体。
注塑机
同时排气不良不畅的缘由，也需要尽快找出来。注塑模的排气不良也给塑件带来了困扰。主要表现如下：
在注塑过程中熔体将取代型腔中的气体，如果气体排出不及时将会造成熔体充填困难，导致注射量不足而不能充满型腔。
排除不畅的气体会在型腔中形成高压，并且在一定的压缩程度下渗入至塑料的内部，造成空洞，气孔，组织疏和银纹等质量缺陷。
由于气体被高度压缩，使得型腔内温度急剧上升，进而引起周围熔体分解、烧灼，使塑件出现局部碳化和烧焦现象。它主要出现在两股熔体的合流处，浇口凸缘处。
气体的排除不畅，使得进入各型腔的熔体速度不同，因此易形成流动痕和熔合痕，并使塑件的力学性能降低。
由于型腔中气体的阻碍，会降低充模速度，影响成型周期，降低征税效率。
